Electrical Analysis for Induction motors

Electrical analysis adalah metode condition monitoring yang fokus pada sinyal listrik (arus & tegangan) motor induksi untuk mendiagnosa kesehatan motor dan sistem penggerak. Bisa juga disebut juga dengan metode diagnosis kesalahan pada motor induksi, yang mencakup identifikasi retakan pada rotor bar, sambungan resistansi tinggi, serta ketidakseimbangan tegangan dan arus.

Prinsipnya: gangguan mekanik maupun elektrik dalam motor akan mempengaruhi pola arus & tegangan → sehingga bisa dideteksi lewat analisis listrik tanpa harus membongkar motor.

Bagaimana cara melakukannya?

• Motor Current Signature Analysis (MCSA)

• Persentase ketidakseimbangan tegangan dan arus

• Analisis harmonisa dan waveform power spectral density

Parameter & Teknik Electrical Analysis

1. Motor Current Signature Analysis (MCSA)
   • Analisis spektrum arus motor.
   • Bisa mendeteksi:
     • Broken rotor bar.
     • Eccentricity rotor/stator.
     • Bearing fault (ada sideband frekuensi).
     • Unbalance & misalignment.
2. Voltage & Current Imbalance Analysis
   • Jika suplai tidak seimbang → motor panas, rugi daya naik.
   • Dapat menunjukkan masalah di jaringan listrik atau beban.
3. Insulation Resistance & Polarization Index (PI)
   • Mengukur kondisi isolasi belitan.
   • Menunjukkan degradasi akibat kelembapan, kontaminasi, atau penuaan.
4. Surge Test / Partial Discharge Test
   • Untuk deteksi kelemahan isolasi belitan (cracks, voids, corona).
5. Power Quality Analysis
   • Monitoring harmonics, THD (Total Harmonic Distortion), flicker, unbalance.
   • Sangat penting jika motor dikendalikan oleh Variable Frequency Drive (VFD).
6. Starting Current Analysis
   • Memonitor inrush current saat starting.
   • Bisa mendeteksi masalah beban, rotor bar, atau suplai yang lemah.

Gangguan yang Bisa Dideteksi dengan Electrical Analysis

• Masalah Stator → short winding, degradasi isolasi.
• Masalah Rotor → rotor bar crack/broken, rotor eccentricity.
• Masalah Bearing → getaran/kerusaka n bearing memunculkan pola khusus di arus.
• Unbalance & Misalignment → tercermin pada harmonik tertentu.
• Power Supply Issue → tegangan tidak seimbang, distorsi harmonik.

Keunggulan Electrical Analysis

• Non-intrusif → hanya perlu akses arus/tegangan.
• Bisa dilakukan online (motor tetap beroperasi).
• Mendeteksi dini kerusakan sebelum parah.
• Menjadi pelengkap vibration analysis dan thermography → hasil lebih akurat.

Electrical analysis pada induction motor adalah teknik monitoring berbasis sinyal listrik (arus & tegangan) untuk mendeteksi masalah rotor, stator, bearing, power supply, dan isolasi, sehingga bisa mencegah kegagalan dini, meningkatkan reliability, dan mendukung predictive maintenance.

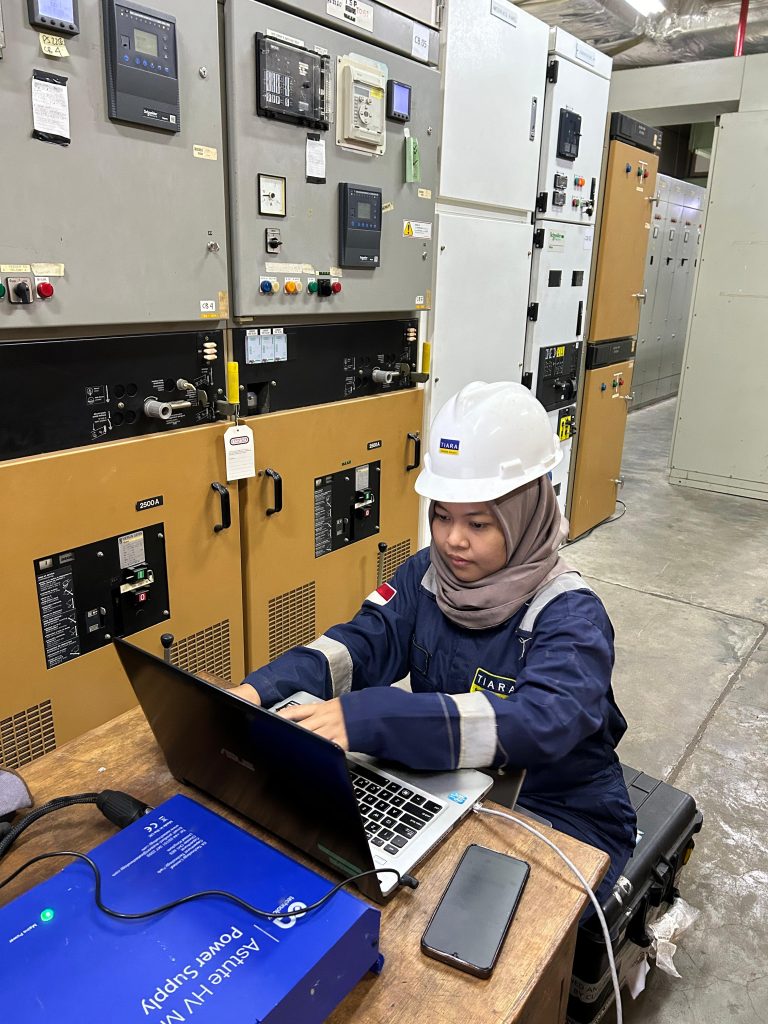

Dengan layanan Electrical Analysis pada Induction Motor, Tiara membantu perusahaan Anda memantau kondisi motor secara akurat tanpa perlu menghentikan operasi. Melalui analisis sinyal arus dan tegangan, potensi masalah pada rotor, stator, bearing, hingga kualitas suplai listrik dapat terdeteksi lebih awal. Deteksi dini ini memungkinkan tindakan perawatan yang tepat waktu sehingga mencegah kerusakan parah dan downtime yang merugikan.

Tiara berkomitmen menyediakan solusi monitoring non-intrusif yang presisi, praktis, dan berstandar tinggi untuk mendukung strategi predictive maintenance. Dengan pendekatan ini, umur aset dapat diperpanjang, efisiensi operasional meningkat, serta keandalan sistem penggerak listrik tetap terjaga. Percayakan kebutuhan Electrical Analysis kepada Tiara untuk menjaga performa optimal motor induksi Anda.
